小型LNGサテライト設備

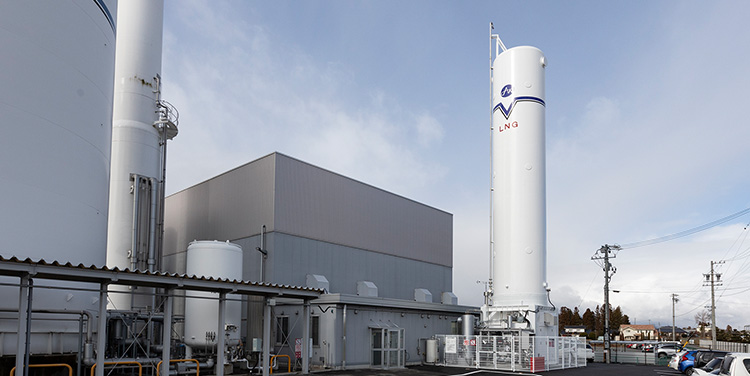

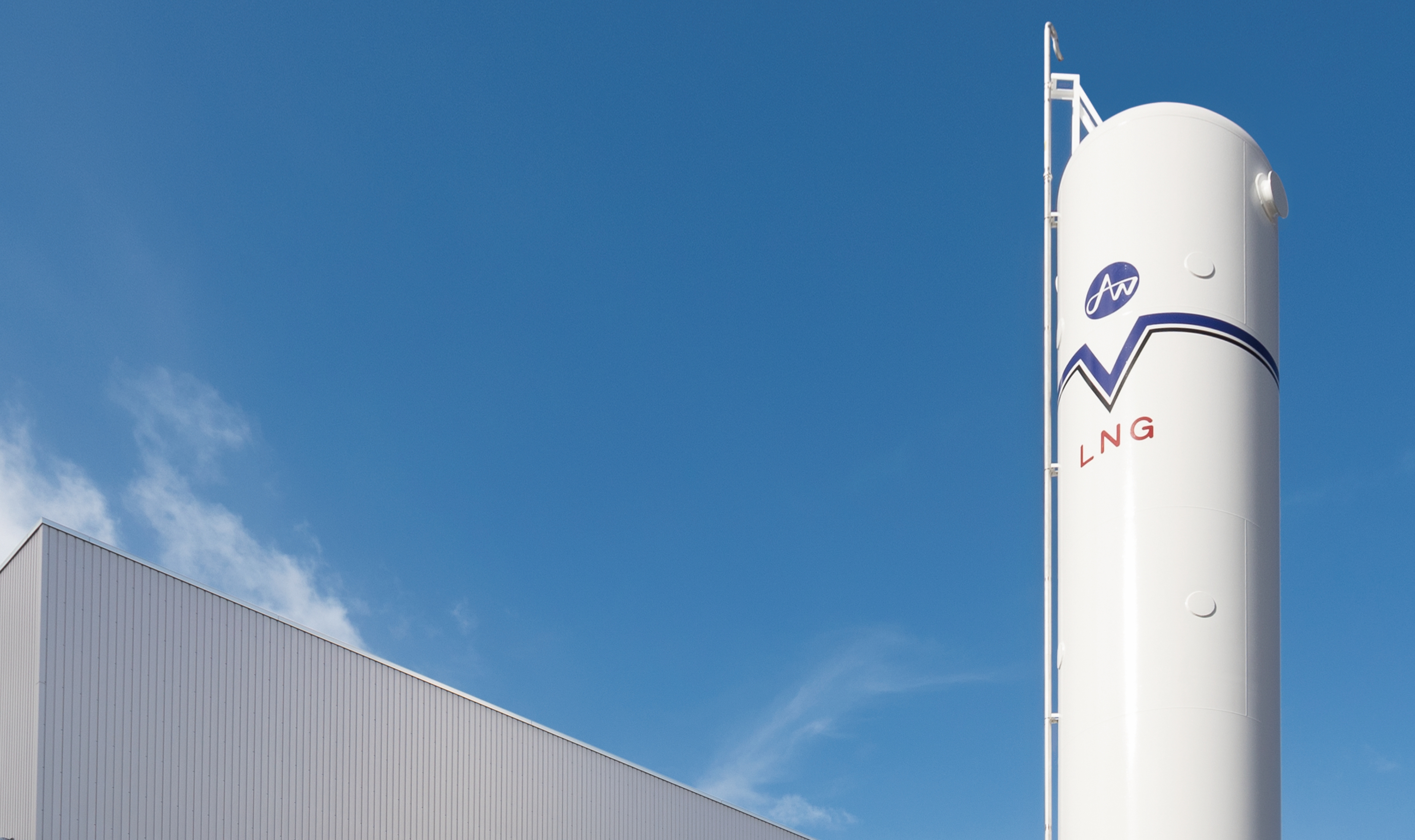

Vサテライト

エア・ウォーター（株）では、小型LNGサテライト設備を提供しております。

• 小型LNGサテライト設備
  提供会社：エア・ウォーター（株）
• エア・ウォーター（株）では、小型LNGサテライト設備を提供しております。

  詳細は各社ホームページをご覧ください。
  AW_Vサテライト
  製品詳細
  FEATURE（1）1/5の省スペース化
  窒素ガスの発生装置「V1X」の設計プロセスを採用し、気化器やボイラー等の付帯機器を貯槽下に格納することで一体型を実現しました。貯槽塔と供給ユニットを別々に設置するものというLNGサテライト設備の常識を覆し、従来の1／5のスペースで設置ができます。

  従来のサテライト設備とVサテライトの比較図
  FEATURE（2）1/3の短工期実現
  当社工場で製作しユニット化した状態で現地据え付けを行うため、工事期間を従来比の約1／3に短縮します。（基礎工事期間を除く）

  工場での製作と現地据え付けの写真
  FEATURE（3）有資格者が不要の無加圧システム
  加圧蒸発器を設置しないシステムのため、高圧ガス保安法に基づく第一種製造設備の許可が必要なくなり、保安係員（有資格者）の専任の必要がありません。

  加圧蒸発器 高圧ガス申請種別 保安係員（有資格者）
  従来型 あり 高圧ガス製造許可 選任必要
  Vサテライト なし 高圧ガス貯蔵許可 選任不要
  FEATURE（4）小型で低コストの新型温水気化器
  簡易な開放検査で運用できる温水気化器を採用。メンテナンス期間・コストを大幅に削減します。

  従来の温水気化器と新型温水気化器の比較図
  FEATURE（5）トラブルが起きにくい安心設計
  産業ガス事業で多数のオンサイト設備の設置・修理・メンテナンスから蓄積してきたノウハウをもとに、トラブルが起こりにくい設備を開発。主要機器は二重化、温水ラインは密閉として設計。

  LNG供給系と温水供給系のシステムフロー図
  標準装置、保安距離について
  標準装置
  ２つの貯槽サイズと、２つの気化器の組合せにより標準化。

  Type1 Type2 Type3
  貯槽 80kL 50kL
  気化器 600kg/h 1200kg/h 600kg/h
  設置実績
  ●　食品会社
  ●　地方都市ガス会社　など

  用途例
  ●　ボイラー燃料の燃料転換（重油や灯油→LNG）

  保安距離について

  保安距離の説明図
  LNG使用年間300～800t マイクロサテライト 詳しくはこちら
  オンサイトサービスのご案内
  JAPAN AREA ON-SITE SERVICE オンサイトサービス提供エリアマップ
  設備費用負担不要
  ・初期投資不要で設備導入が可能
  ・契約期間中の機器故障、突発的な費用負担なし



  月額固定のお支払い
  ・７～15年の契約年数に応じた金額を設定
  ・設備費及び年度毎に替わるメンテナンス費用も平準化



  サポート体制を全国配備
  ・ＬＮＧ貯槽の液面・残量を遠隔監視で貴社担当者の発注漏れを防止
  ・24時間監視、異常時の自動発報
  ・設備に不具合が発生した場合、各地域の担当者が即対応

  製品・サービスのお問い合わせ
  詳細は各社ホームページをご覧ください。
  AW_Vサテライト
  関連カタログ・パンフレット

  小型LNGサテライト設備

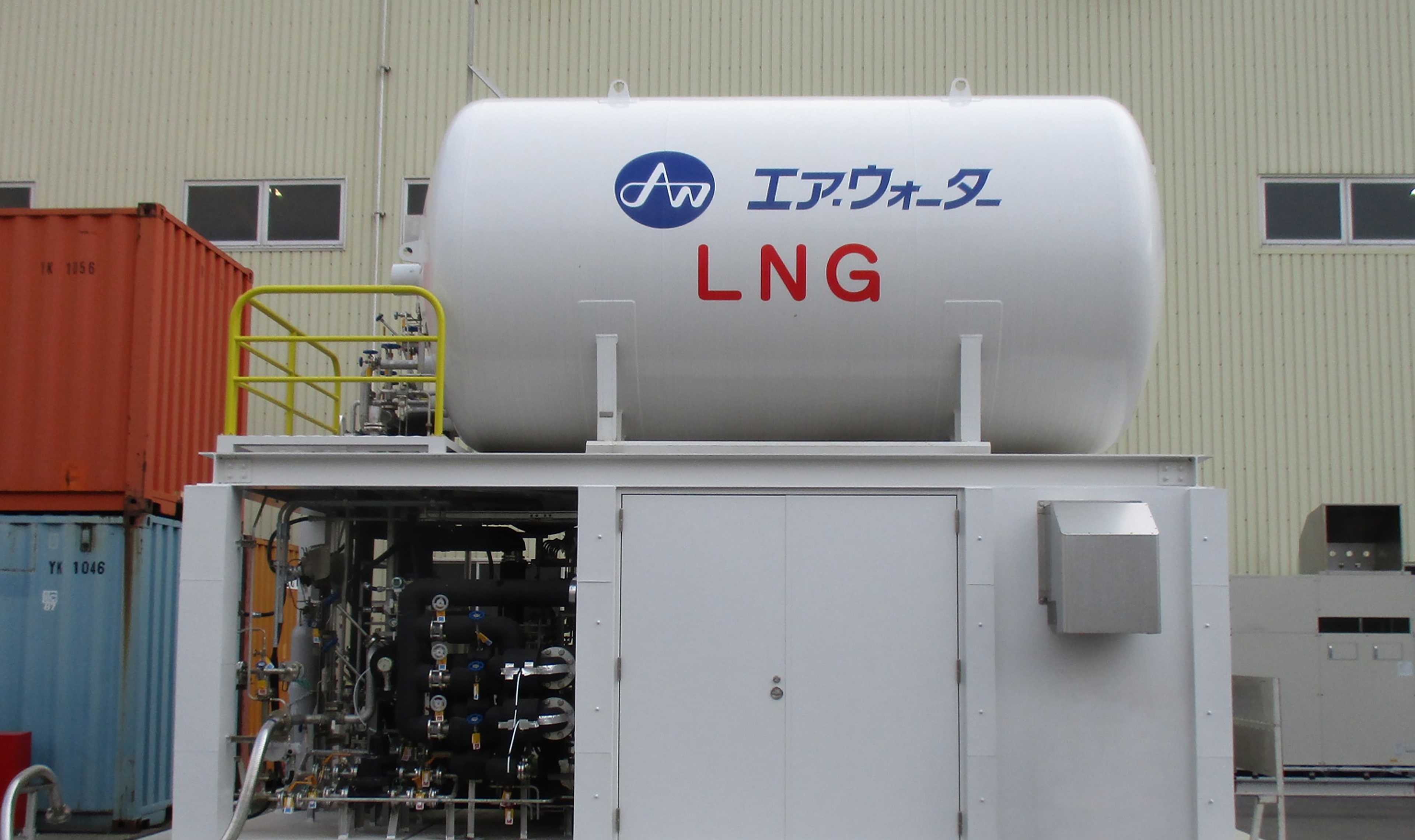

マイクロサテライト

エア・ウォーター（株）では、超小型LNGサテライトを提供しております。

• 小型LNGサテライト設備
  提供会社：エア・ウォーター（株）
• エア・ウォーター（株）では、超小型LNGサテライトを提供しております。

  詳細は各社ホームページをご覧ください。
  AW_マイクロサテライト
  製品詳細
  マイクロサテライト/5つの特徴
  FEATURE（1）コンパクトな2サイズ
  LNGタンク、気化器、運転監視盤をユニット化してコンパクトに設置。

  タイプ


  寸法

  W6030×D2490×H5070

  W8000×D2490×H2500

  タンク容量（LNG量）

  12000L（5076kg）

  7000L（2961kg）

  気化器能力

  100kg／H×2系統（120Nm3／H×2）

  50kg／H×2系統（60Nm3／H×2）

  NG供給圧力

  0.1Mpa

  0.1Mpa

  高圧ガス

  第2種製造、第2種貯蔵

  第2種製造、第2種貯蔵

  耐震基礎

  要

  不要

  FEATURE（2）省コストで短期工設置
  弊社工場で製作・ユニット化することで設備・据付コストを削減。更に現地工事が2～3
  日で完了できることにより、貴社管理コストを含めトータルコストを削減。


  FEATURE（3）専用端末で現地計量可能
  LNGローリーからタンクにLNGを受入れ後、タンクに搭載された測量器にてその場で現地計量を行い、ハンディターミナルにて納入量を印刷可能。


  FEATURE（4）24時間遠隔監視
  LNG貯槽の残量を常時遠隔で監視することができ、LNG発注管理が容易。また、サテライト設備の状態を24時間監視しており、万が一不具合が発生した場合、自動的に貴社ご担当者・弊社担当者にメール発報可能。


  FEATURE（5）簡易なメンテナンス
  簡易な開放検査で済む温水気化器を採用することにより、メンテナンス期間・コストを大幅に削減。また、地域ごとにメンテナンス要員を配置しておりご要望日程に合わせた対応が可能。高圧ガス製造許可及び貯蔵許可対象外のため有資格者選任不要。


  高圧ガス申請と保安距離
  高圧ガス申請
  第2種製造所：100m3/日以下　第2種貯蔵所：10t未満

  保安距離

  オンサイトサービスのご案内

  設備費用負担不要
  ・初期投資不要で設備導入が可能
  ・契約期間中の機器故障、突発的な費用負担なし

  月額固定のお支払い
  ・７～15年の契約年数に応じた金額を設定
  ・設備費及び年度毎に替わるメンテナンス費用も平準化

  サポート体制を全国配備
  ・ＬＮＧ貯槽の液面・残量を遠隔監視で貴社担当者の発注漏れを防止
  ・24時間監視、異常時の自動発報
  ・設備に不具合が発生した場合、各地域の担当者が即対応

  製品・サービスのお問い合わせ
  詳細は各社ホームページをご覧ください。
  AW_マイクロサテライト
  関連カタログ・パンフレット

  超小型LNGサテライト設備
