エア・ウォーター・エンジニアリング（株）では、継手を取りそろえております。
クランプとハブの組み合わせで構成されている継手です。
フランジ継手に比べて、温度･圧力の広範囲に使用可能であり、様々な産業事業の領域設備に対応することができます。
気密性も高く、重量もJISフランジの1/20と軽量であり、作業の簡易化を実現しています。

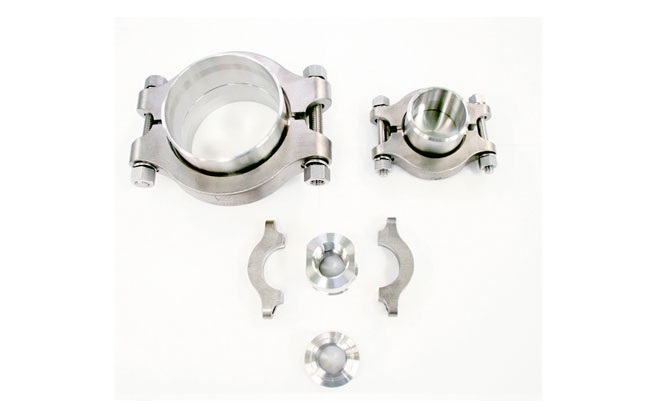

DOクランプは、クランプとハブの組合せで構成され、宇宙ロケット用超低温配管（液体水素マイナス253℃)、高温・高圧配管・真空配管等広範囲に使用できる画期的な継手です。
DOクランプは、従来の概念にとらわれないフレッシュな構想のもとで設計・製作された継手で従来のフランジ式継手に比し、軽量で組立、取外しが容易で大幅に経費が節滅できる省資源・省力時代にマッチした万能継手として各業界に注目をあびて居ります。
① 小型・軽量である
JISフランジと重量比較しますと、DOクランプは約1/20と非常に軽量、又コンパクトに設計・製作された省資源継手です。
②使用温度範囲が極めて広い。
ハブ、パッキンの材質を自由に選定できる構造のため、液体水索（マイナス253℃)の超低温から700℃の高温ガスまで広範囲に亘り使用できます。
③装着が簡単で作業の省力化が計れる
フランジに比しボルト数が少なく、相フランジの位相合せ作業が不用となり片締のおそれもなく極めて作業の省力化が計れます。
④保守点検作業が容易
ボルトの締付けトルクが小さく着脱が容易にできる構造に設計・製作されていますので保守点検作業が容易に行えます。
⑤漏れが全くない
配管の急激な温度変化によるフランジ部の膨脹、収縮に対しても漏れが全くありません。
⑥真空から高圧まで使用できる
標準のDOクランプは最高使用圧力105㎏/㎝2・G(1,500psig) まで使用できます。
尚、特注品として300㎏/㎝2・Gまで使用できるDOクランプの製作もできます。
⑦価格がやすい
各種弁類の継手利用可能･最高使用圧力30MPa
航空宇宙ロケット用・電子工業用・石油化学用・化学工業用・鉄鋼、造船用・食品・医療用・その他各種弁用の継手としてあらゆる配管継手に利用できます。
DOクランプの構造
| 圧力レート ＼ 呼び経 | 25A | 50A | 80A |
|---|---|---|---|
| DOクランプ（105kg / cm2・G） | 0.45kg | 1.30kg | 2.10kg |
| JISフランジ（10kg / cm2・G） | 2.66kg | 4.00kg | 6.00kg |
| 重量対比 | 6倍 | 3倍 | 3倍 |
| JISフランジ（30kg / cm2・G） | 4.70kg | 8.30kg | 17.4kg |
| 重量対比 | 10倍 | 7倍 | 9倍 |
| JISフランジ（63kg / cm2・G） | 8.60kg | 16.2kg | 29.3kg |
| 重量対比 | 20倍 | 13倍 | 14倍 |
※JISフランジ重量はプラント配管ポケットブック（改訂版）参考
●DOクランプ クランプ・ボルト・ナット・パッキン・ハプ付1組の重量
●JISフランジ SUS差し込み溶接型フランジ・ボルト・ナット付1組の重量
DOクランプは、クランプとハブとパッキンとの組合せで次の通り自由に選定できます。

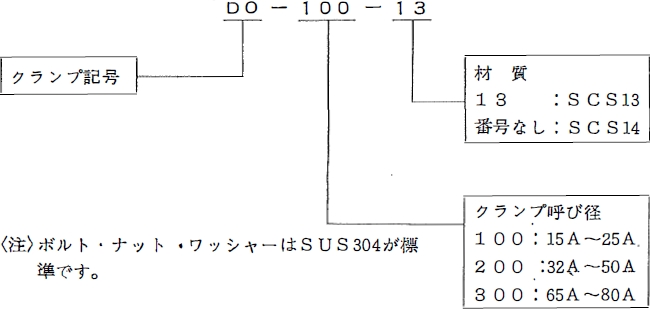

1.クランプ仕様

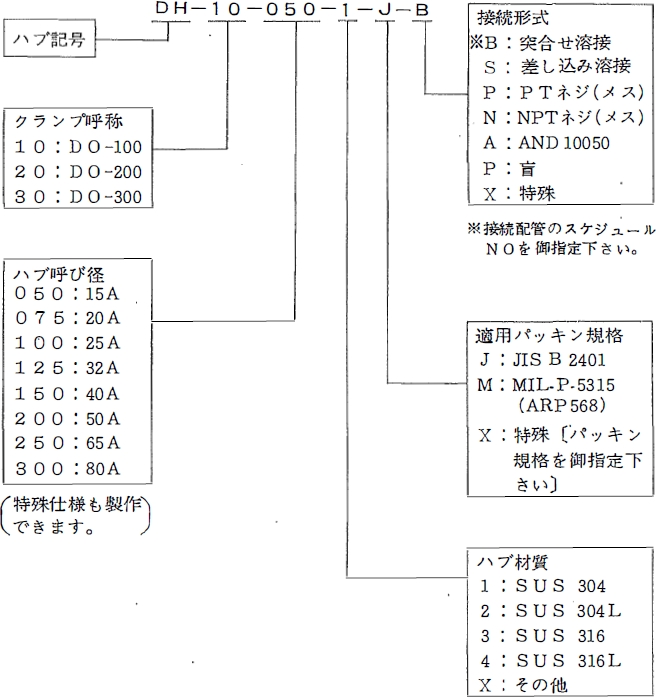

2.ハブ仕様

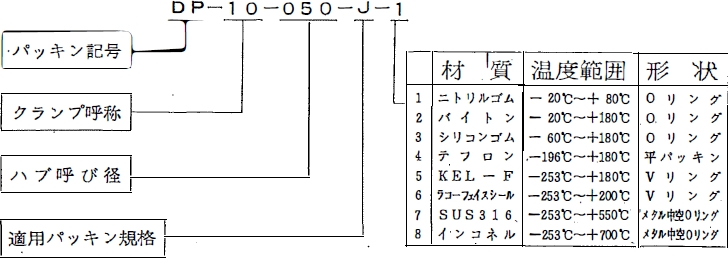

3. パッキン仕様
御注文は、各標準仕様に基づいて御指定下さい。尚、標準品以外の特注品については御相談下さい。

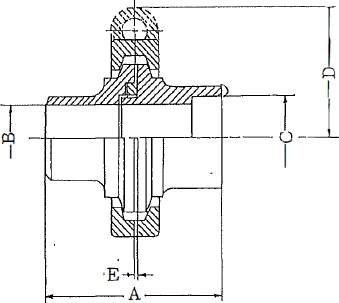

標準主要寸法

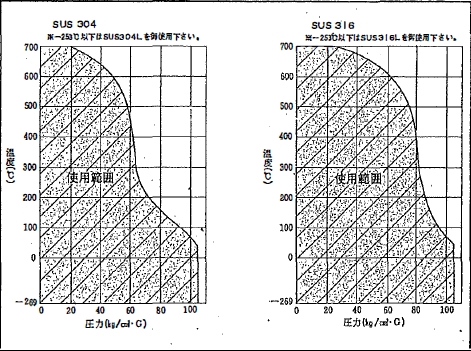

標準DOクランプの使用圧カ・温度摘応表
パイプサイズは15A～100Aまで要望に応じて、承ります。
その他、特殊仕様も対応可能です。
御要望に応じ、製作を承ります。
