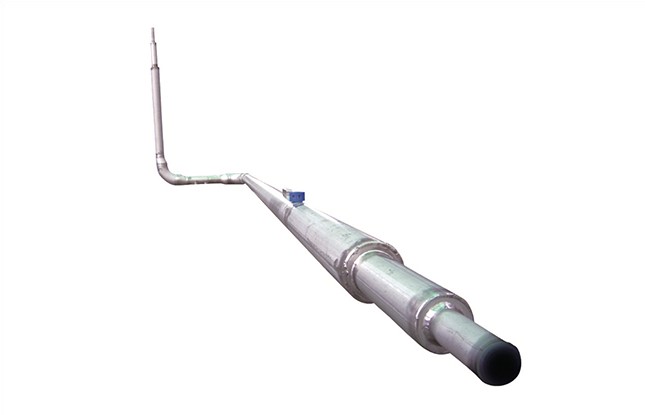

エア・ウォーター・エンジニアリング（株）では、真空断熱配管を取りそろえております。
自社製作･開発によるコンパクトで断熱性能の極めて高い、軽量な省エネルギー配管です。
配管の真空排気を製作所で行い、加工精度も高く、現場での据付簡易化に適しています。トータルコストを大幅に抑えることができます。
当社の真空断熱型配管は幅広い分野で多くの実績を持っています。
また独自の開発により、コンパクトで断熱性能が極めて高く、極低温流体の省エネルギー配管として巾広く利用されています。
真空断熱配管としては、積層真空、パーライト真空、アイナック断熱等、希望に応じた配管を提供することが出来ます。
断熱性能が極めて高い
他の各種断熱配管に比して断熱性能が極めて高く、熱侵入による液化ガスの蒸発ロスが少なくなります。
小径・軽量である
配管外径が他の断熱配管に比べて小さく軽量です。配管スペースを小さくすることが出来ます。
工事が簡単
工事で真空排気し、定尺の形で出荷されるため加工精度が高く、現場での据付作業が簡単です。さらにバイオネットタイプ継手を利用することにより、現場溶接、断熱工事が皆無となります。
メンテナンスが少ない
当配管は工場で真空封じ切りしますので、高真空が保持され、経年後も劣化がほとんどありません。ステンレスを使用していますので、防食効果が高く、耐用年数が長くなります。
トータルコストが低い
配管材料としては少し効果ですが、据付、メンテナンス、熱ロス、圧損等を考慮したトータルコストは極めて低くなります。
真空断熱型低温配管は極低温液化ガス(液化ヘリウム、液化水素、液化窒素、液化アルゴン、LNG、等）の流体用に蒸発損失の少ない省エネルギー配管として、原子力産業、電子産業、石油化学工業、宇宙開発事業、食品関係等、多方面に利用されています。
★内外管材質
SUS304·SUS316
SUS316L
★常用圧力（標準品）
1MPa
1Mpa以上についても御仕様に合わせて各種製作しております。

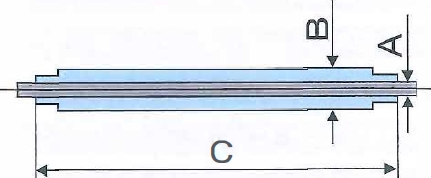

★定尺長さC
4 • 6 • 8 • 12m
接続方法
①溶接
②一般継手
③バイオネット継手
| 内管径A×外管径B | 熱侵入量 W/m（Kcal/m・hr） | 予冷時の蒸発損失 W・h/m（Kcal/m） |
|---|---|---|
| 3/8B × 2B | 1.0～2.3（0.9～2.0） | 10（9） |
| 1/2B × 21/2B | 1.2～2.8（1.0～2.4） | 19（16） |
| 3/4B × 3B | 1.2～3.5（1.0～3.0） | 23（20） |
| 1B × 3B | 1.4～3.7（1.2～3.2） | 30（26） |
| 11/2B × 4B | 1.6～3.7（1.4～3.2） | 43（37） |
| 2B × 4B | 2.0～4.5（1.7～3.9） | 53（46） |
| 3B × 5B | 2.2～5.2（1.9～4.5） | 105（90） |
| 4B × 6B | 2.6～5.9（2.2～5.1） | 140（120） |
| 6B × 8B | 3.1～7.2（2.7～6.2） | 256（220） |
尚、本配管は「管類」の経済産業大臣認定工場にて製作致します。
断熱性能比較表
内管3/4Bにて比較
| 緒元／種別 | 積層真空 | パーライト真空 | AINAC断熱 | （O2）簡易断熱 断熱層160mm | （一般）簡易断熱 断熱層120mm | |
|---|---|---|---|---|---|---|
| １ | 外径 | 89.1φ | 114.3φ | 114φ | 347φ | 267φ |
| ２ | 断熱部重量 | 5kg/m | 13kg/m | 7kg/m | 8kg/m | 6kg/m |
| ３ | 断熱性能（液体窒素における）W/m（Kcal/m・hr） | 1.2～3.5（1.0～3.0） | 3.5～4.7（3.0～4.0） | 8.1～10.5（7.0～9.0） | 33～35（28～30） | 14～17（12～15） |
| ４ | 断熱 | 真空＋グラスペーパー＋AL箔 | 真空＋パーライト | 空気断熱 フォーム断熱 |
外装カラートタン フォームグラス |
外装カラートタン 硬質ウレタンフォーム |
| ５ | 価格比（当社比） | 5.0 | 4.0 | 3.5 | 4.0 | 1.0 |
