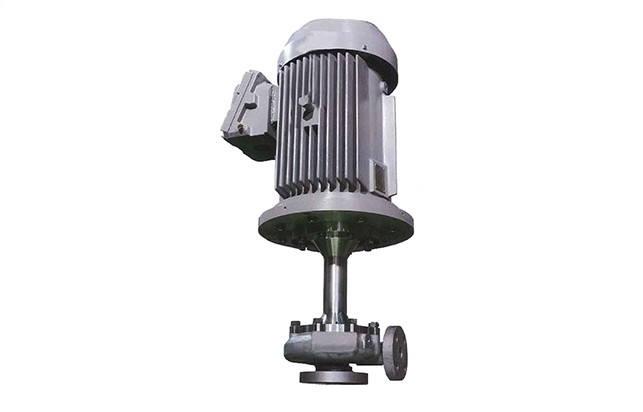

エア・ウォーター・エンジニアリング（株）では、超低温液化ガス用竪型遠心式中圧ポンプを取りそろえております。
独自構造（竪型気液２室構造）で長寿命化を達成した液化ガス用遠心ポンプです。モーター部分とポンプ部分を上下2室に分け下部のポンプ部分は液化ガス、上部のモーター部は常温気体雰囲気としていますが、2室は気密性のある一体構造であり、軸シールを使用しないシールレス構造となっています。このため、軸シール部からの漏れが皆無であることはもちろん、長寿命、メンテナンスフリー、低騒音を実現しています。
●無濡洩
●長寿命
●小型・軽量
●省メンテナンス
ローリーへの充填 ローリーから貯槽への充填液体循環、移注プロセス用途LNGへの適用が可能
●低温液体貯槽への充填
●低温液体輸送車（ローリー）への塔戴
●低温装置での液体の循環・移注
■堅型気液2室構造
●シールレス構造で気液分離を実現
●モーター領域は低圧・常温
●高速インバータモーター採用
| 型式 | VCP0510 | VCP1010 | VCP2010 |
|---|---|---|---|
| 揚程(m) | 6～120 | 10～250 | 10～250 |
| 吐出流量(m3/hr) | 0.7～5 | 2～20 | 20～80 |
| モーター容量(kW) | 7.5 | 7.5,15 | 30 |
| ポンプ仕様 | VCP0510 | VCP1010 | VCP2010 |
|---|---|---|---|
| 流量[t/h] | 0.32 ～ 2.3 | 0.92 ～ 9.2 | 4.6 ～ 36.8 |
| 吐出圧力[MPa] | 0.09 ～ 0.54 | 0.13 ～ 0.9 | 0.13 ～ 0.9 |
| 最大吸入圧力[MPa] | 0.5 | 0.5 | 0.5 |
| インペラ段数 | 1 | 1 | 1 |
| 最低回転数[rpm] | 2,000 | 2,000 | 2,000 |
| 最高回転数[rpm] | 8,400 | 8,400 | 8,400 |
| モーター動力[kW] | 7.5/15 | 7.5/15 | 30 |
| NPSHr [m] | 0.06 ～ 1.2 | 0.1 ～ 5 | 0.3 ～ 10 |
| 重量（ポンプ架台含）[kg] | 100 (240) | 160 (300) | 210 (450) |
| 電源電圧 | 3相交流 200/220V または 400/440V | ||
※LNG比重 p＝460kg／m3の場合
※仕様については予告なく変更する場合があります。

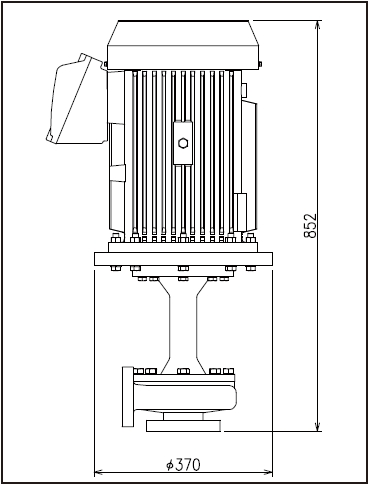

■VCP1010外観図

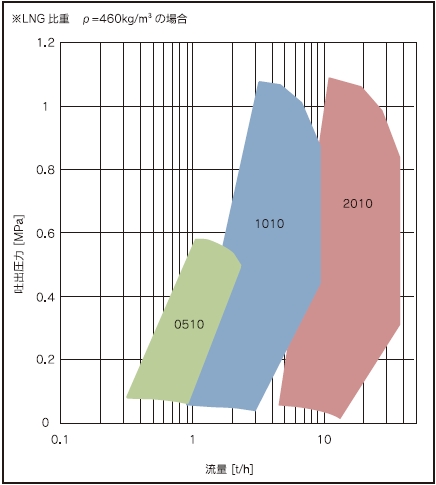

■ポンプ性能
